Охладители выпара

Короткое описание

Охладители выпара предназначены для конденсации максимального количества пара из отводимой от деаэратора парогазовой сме­си и утилизации тепла этого пара.

Детальное описание

Охладители выпара предназначены для конденсации максимального количества пара из отводимой от деаэратора парогазовой сме­си и утилизации тепла этого пара.



Устройство и принцип работы

На рис. 1 представлена принципи­альная схема горизонтальных поверхностных охладителей выпара  для деа­эраторов типа ДА. Охладители состоят из горизонтального корпуса, в котором раз­мещена трубная система. Внутри трубок дви­жется химически очищенная вода, которая затем направляется в деаэратор. Конденсат выпара возвращается в колонку (на верхнюю тарелку) деаэратора или  сливается в дренаж­ные баки в зависимости от компоновки деаэрационной установки.



Таблица 1.

Тип,
марка

S
пов-ти
м2

L

/

/1

/2

/3

/4

/5

/6

/7

Д х б, мм

d

H

H1

ОВА-2

2

1480

150

280

280

390

280

300

200

76

325 х 7

20

555

294

ОВА-8

8

1890

180

300

300

1000

150

300

200

76

426 х 7

20

660

348

ОВА-16

16

2100

220

200

200

1000

200

400

280

76

530 х 8

20

661

343

ОВА-24

24

2150

250

200

200

1000

200

400

280

76

630 х 8

20

765

395



                                                                                    Таблица 2.

Индекс

Назначение  штуцера

Диаметр штуцера наружный, мм

ОВА-2

ОВА-8

ОВА-16

ОВА-24

Б

Слив воды

15

15

15

15

В

Выход воздуха

15

15

15

15

Г

Подвод выпара

50

50

100

100

Д

Отвод парогазовой смеси

15

15

15

15

Е

Отвод конденсата

20

50

50

80

Ж

Отвод охлаждающей воды

50

50

80

80

И

Подвод охлаждающей воды

50

50

80

80



В качестве материала для трубных систем охладителей выпара применяется латунь марки ЛО-70-1.

Основные размеры охладителей выпара атмосферных деаэраторов ОВА-2, ОВА-8, ОВА-16, ОВА-24 (рис.2) приведены в табл.1, экспликация штуцеров - в табл 2.

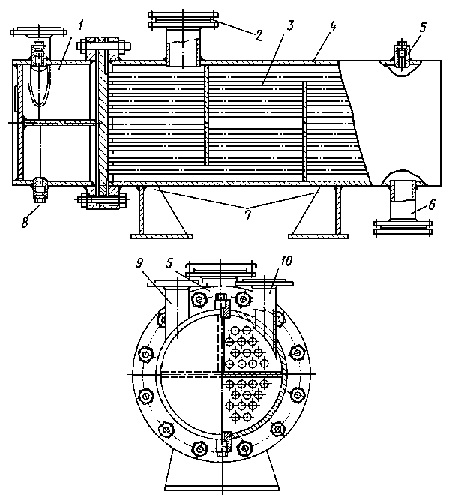

Рис. 1. Принципиальная схема поверхност­ного охладителя выпара для деаэраторов типа ДА:

1 - водяная камера; 2 - подвод выпара; 3 - трубная система; 4 - корпус; 5 – отвод парогазовой смеси; 6 – слив конденсата; 7 - опоры; 8 - дренаж; 9 - отвод охлаждающей воды; 10 – подвод охлаждающей воды.

Рис. 2. Охладители выпара ОВА-2; ОВА-8;

ОВА-16; ОВА-24 для деаэраторов типа  ДА



Технические характеристики

Наименование параметров

В трубной системе

В корпусе

Давление, МПа:





рабочее

0,5

0,12

пробное при гидроиспытании

0,7

0,7

Температура, °С:

50-80

104

Среда

Вода

Пар, вода



Заводской комплект поставки
