Автоматика АРГУС

Короткое описание

Система «АРГУС» предназначена для автоматического управления, контроля и регулирования технологических процессов котлов ПКН-2Г, ПКН-2М, Е1-9 и других аналогичных аппаратов, работающих на газообразном или жидком топливе

Детальное описание

Система «АРГУС» предназначена для автоматического управления, контроля и регулирования технологических процессов котлов ПКН-2Г, ПКН-2М, Е1-9 и других аналогичных аппаратов, работающих на газообразном или жидком топливе.

В зависимости от вида топлива и комплектности поставки система автоматизации имеет четыре исполнения:

Исполнение 1 – «АРГУС-1» для автоматизации одно- и двухгорелочных котлов типа ПКН, работающих на газообразном топливе среднего давления, с автоматическим розжигом запальной горелки, регулированием уровня воды в котле регулирующим клапаном или питательным насосом.

Исполнение 1Л – «АРГУС-1Л» с ПУИ, «АРГУС-1Л-01» с СНП-1 для автоматизации одногорелочных котлов типа Е1-9, работающих на газообразном топливе низкого давления, с автоматическим розжигом, регулированием уровня воды в котле, с подачей воды в котел питательным насосом.

Исполнение 2 – «АРГУС-2» с ПУИ, «АРГУС-2-01» с СНП-1 для автоматизации блочных котельных с котлами типа ПКН, работающими на жидком топливе, с автоматическим регулированием уровня воды в котле питательным насосом.

Исполнение 3 – «АРГУС-3» для автоматизации четырехгорелочных аппаратов, работающих на газообразном топливе.

Состав системы:

  • устройство управления и сигнализации УУС;
  • сигнализатор уровня «Уровень-2М» (для «АРГУС-1»; «АРГУС-2»; «АРГУС-3»; «АРГУС-2-01»);
  • сигнализатор уровня «Уровень-3» (для «АРГУС-1Л» и «АРГУС-1Л-01»);
  • преобразователь ультрафиолетового излучения ПУИ-1 или СНП-1;
  • блок коммутационной аппаратуры БКА (для «АРГУС-1 Л» и «АРГУС-1Л-01»);
  • комплект исполнительных регулирующих устройств и технологических датчиков (для «АРГУС-1», «АРГУС-1Л» и «АРГУС-1Л-01»);
  • блок искрового розжига электрического запальника модернизированный БИР-М.

Основные функции системы:

  • дистанционный и автоматический (по программе) розжиг котла;
  • световая сигнализация о работе технологического оборудования котла и состоянии технологических параметров котла;
  • автоматическое регулирование уровня воды в котле и теплопроизводительности котла (по давлению пара);
  • дистанционное регулирование уровня воды и теплопроизводительности;
  • автоматическое отключение питательного насоса при аварийном верхнем и нижнем уровне воды в котле;
  • аварийное отключение котла с отсечкой топлива при возникновении аварийных ситуаций, обрыве и коротком замыкании линий связи с датчиками;
  • запоминание первопричины аварийного останова;
  • включение аварийного звукового сигнала;
  • блокировка контакта нижнего аварийного уровня сигнализатора «Уровень-2М» («Уровень-3») при продувке его уровнемерной колонки;
  • защита электрооборудования от перегрузки и токов короткого замыкания.

Преимущества системы автоматизации «АРГУС»:

  1. повышенная климатическая стойкость;
  2. обеспечение автоматического контроля исправности линии связи между датчиками и вторичным блоком;
  3. применение сигнализатора контроля пламени с повышенной селективной способностью (сигнализатор реагирует только на пламя и не реагирует на раскаленные предметы и искру запальной свечи);
  4. блокировка системы защиты при продувке уровнемерной колонки;
  5. малые габариты и масса;
  6. предпусковой визуальный контроль технологических параметров и состояния линии связи с датчиками.

При эксплуатации температура окружающего воздуха, °С:
для «АРГУС-1»; «АРГУС-2»; «АРГУС-2-01» -20 … +40
для «АРГУС-3; «АРГУС-1Л»; «АРГУС-1Л-01» -40 … +40

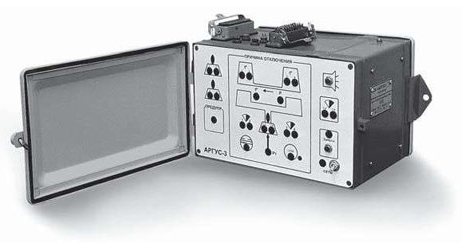

Система автоматизации котлов типа ПКН АРГУС-3

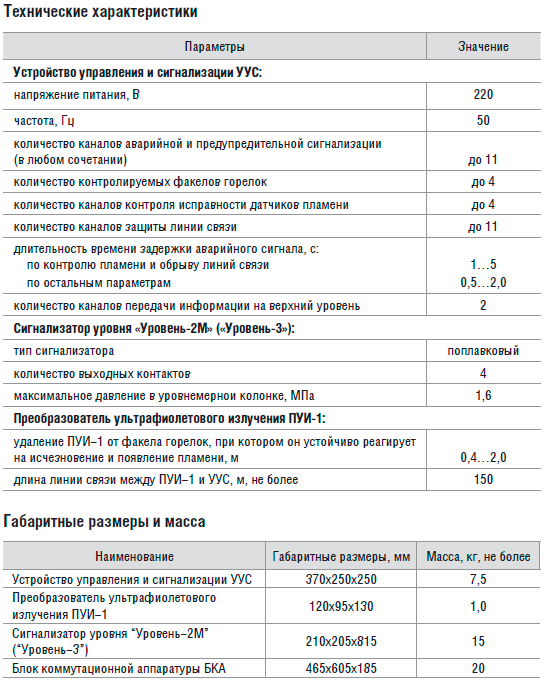

Технические характеристики

Заводской комплект поставки
