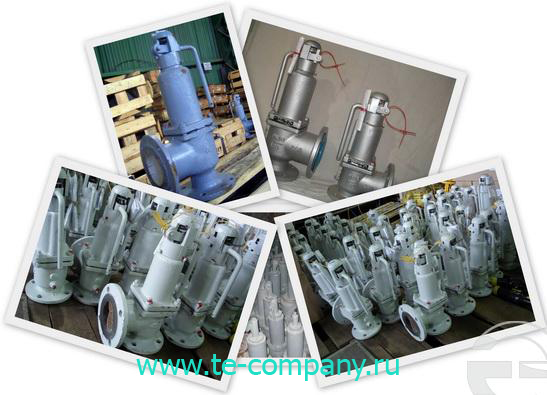

Предохранительный клапан 17с28нж

Короткое описание

Клапан 17с28нж предназначен: для защиты оборудования от недопустимого давления посредством сброса избытка рабочей среды в атмосферу или отводящий трубопровод.

Детальное описание

17с28нж, 17нж28нж   DN 50, 80 мм РN 1,6 МПа

Клапан 17с28нж предназначен: для защиты оборудования от недопустимого давления посредством сброса избытка рабочей среды в атмосферу или отводящий трубопровод.

При заказе клапанов необходимо указывать номер пружины:

  • Пружина №0 от 0,5кгс/см2 до 1,5кгс/см2
  • Пружина №1 от 1,5кгс/см2 до 3,5кгс/см2
  • Пружина №2 от 3,5кгс/см2 до 7,0кгс/см2
  • Пружина №3 от 7,0кгс/см2 до 10,0кгс/см2
  • Пружина №4 от 10,0кгс/см2  до 16,0кгс/см2



Материал основных деталей:

Наименование

17с28нж

17нж28нж

Корпус, крышка

Сталь 25Л

12Х18Н9ТЛ

Диск, седло

Сталь 20Х13

12Х18Н9Т с наплавкой ЦН6 и ЦН12

Шток

Сталь 20Х13/Сталь 40

12Х18Н9Т

Прокладка

АД1М

08Х18Н10

Пружина

50ХФА



Технические характеристики

Диаметр номинальный, DN, мм

50

80

Диаметр отверстия в седле dc, мм

25

40

Допустимые протечки в затворе, см3/мин

5-для воздуха

1-для воды

10-для воздуха

2-для воды

Площадь сечения седла Fс, мм2, не менее

491

1257

Давление номинальное на входе РN, МПа (кгс/см2)

1,6 (16)

Давление номинальное на выходе РN, МПа (кгс/см2)

0,6 (6)

Давление полного открытия Рп.о. МПа (кгс/см2), не более

Для газообразных сред: Рн+0,05 (0,5) для Рн<0,3 МПа; 1,15 Рн для Рн>0,3 МПа

Для жидких сред: Рн+0,05 (0,5) для Рн<0,2 МПа; 1,25 Рн для Рн>0,2 МПа

Давление закрытия Рз

не менее 0,8 Рн

Пределы давлений настройки пружины, Рн МПа (кгс/см2), не менее

0,05-0,15 (0,5-1,5);      0,15-0,35 (1,5-3,5);           0,35-0,7 (3,5-7,0);   0,7-1,0 (7-10);   1,0-1,6 (10-16)

Температура окружающей среды, ÐС

17с28нж

от минус 40 до 40

17нж28нж



Температура рабочей среды, ÐС

17с28нж

от минус 40 до 450

17нж28нж



Характеристика рабочей среды

Вода, пар

Коэффициент расхода ?

0,8 для газообразных; 0,5 для жидких сред

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп.1 ряд 2

Масса без фланцев (кг)

17,5

26,5

Заводской комплект поставки
